自保護(hù)電弧堆焊多用小直徑的焊絲
2022-12-8 10:49:04點(diǎn)擊：

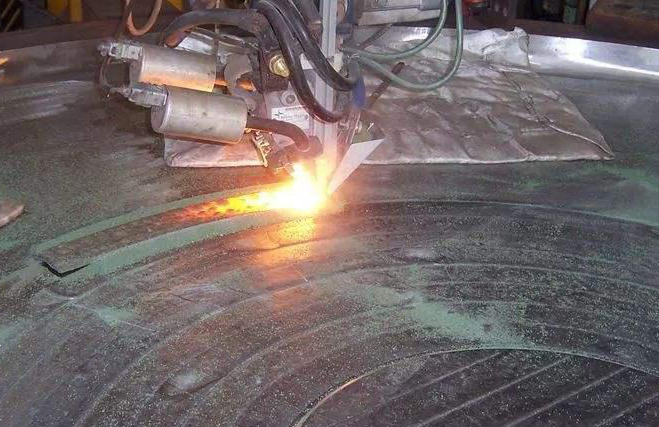

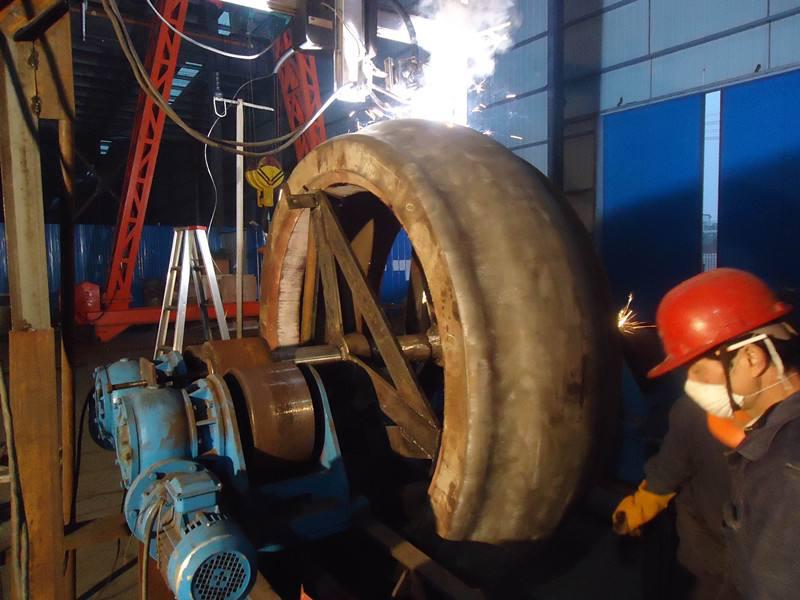

自保護(hù)電弧堆焊是這樣得名的，管狀焊絲的管中還裝有造氣劑等焊劑， 堆焊時(shí)不需要外加氣體保護(hù)，因此，這種焊絲的堆焊稱為自保護(hù)電弧堆焊，是熔化極氣體保護(hù)堆焊的一個(gè)變型。自保護(hù)電弧堆焊的工藝性能好，一般情況下不用預(yù)熱即可堆焊。自保護(hù)電弧堆焊多用小直徑的堆焊焊絲(2. 4mm)，一般用直流反接;若用直流正接則飛濺加大，堆焊層質(zhì)量下降。熔敷速度受到電流、電壓和堆焊焊絲伸出長度的影響，電流增大時(shí)，熔敷速度加大，但熔深和稀釋率也加大。堆焊時(shí)，電壓和送絲速度的調(diào)節(jié)應(yīng)保證能得到飛濺小的穩(wěn)定電弧。若電壓太大，碳和合金元素就會(huì)燒損嚴(yán)重。焊接速度的調(diào)節(jié)既要保證堆焊層厚度，又不能使熔池存在時(shí)間過長，以免影響保護(hù)效果。
- 上一篇：如何修復(fù)受到磨損的高溫閥門呢 2023/1/5
- 下一篇：熔化極氣體保護(hù)電弧堆焊焊絲 2022/11/28
